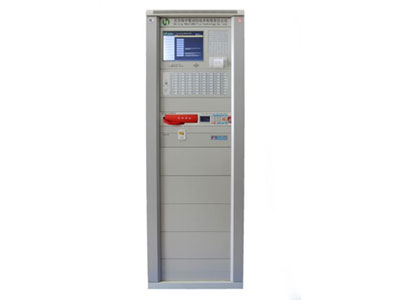

產品型號：JB-QG-HJ9100

產品特點：

JB-QG-HJ9100（以下簡稱HJ9100）是我公司依據國家標準GB4717-2005《火災報警控制器》及GB16806-2006《消防聯動控制系統》研制的二總線制控制。本控制器集火災監控聯動控制于一體，兼中央控制主機及單機監控功能，可與我公司的其它產品配套使用，組成配置靈活的報警聯動一體化控制系統。除單機強大的使用功能外，還可以實現多機主從方式組成網絡，可同時對遠程的、本地的分機及設備進行監控管理。

HJ9100系統由感煙探測器、定溫探測器、手動報警按鈕、輸入模塊、輸入/輸出模塊、火災顯示盤等構成，并可配接HJ180型消防控制室圖形顯示裝置。在設計上兼顧了各種報警及控制功能，并能與本公司其他類型的控制器進行連接，靈活組合以適應各種消防系統。

HJ9100采用基于ARM9平臺的RISC嵌入式CPU,具有功耗低,處理速度快,運行穩定的特點;并且采用了多任務嵌入式Linux操作系統，軟件設計也采用事件觸發機制,保證了事件的實時響應;使整個系統的性能大幅提高。

采用基于ARM的嵌入式CPU,功耗低，處理速度快，運行穩定；采用CANBus通訊方式，通訊穩定可靠；12.1英寸彩色液晶顯示，界面內容豐富友好，操作簡捷，方便用戶使用整個系統分散布局，集中管理的模式，實行分級密碼控制及操作權限管理方式，確保系統的安全、可靠運行
主從方式的網絡架構設計，每臺控制器都可顯示網絡內所有設備的工作情況,可以實現多機冗余備份，HJ9100系統提供豐富的通訊口RS232、CAN和標準的以太網口等接口實現遠程聯網及遠程調試功能，更適用于超大型工程項目。

單機回路可擴展為64個回路，每回路可混編報警及聯動設備256個編址單元，單機最大容量達到16384點；如容量不夠，可以通過16臺HJ9100控制器組成對等網絡。

系統可宏觀查詢整個系統及子系統運行情況或關鍵數據，實時對預先設定的異常處理程序自動進行處理，將檢測到的所有運行過程和相關信息指令自動記錄并存儲。這些記錄是不可擦除的，且不受掉電的影響，有利于操作人員或維護人員對系統設備的管理。

系統容量：

驅動卡：其配置為1-16塊驅動卡（卡號00-15），每塊驅動卡可接4回路。每回路最多接256個設備。回路編號為00、01、?????、62、63。00號驅動卡接00-03回路，01號卡接04-07回路，……，15號卡接60-63回路。
回路負載：每回路可接256個編址單元(報警點和聯動點混編),編號為000-255，可接HJ2000XA型火災顯示盤。
控制盤：可配置16塊控制盤（盤號00-15），每塊盤有64個控制點。

技術指標：

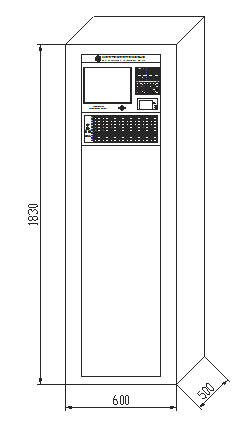

外形尺寸：
