產品型號：HJ320

性能特點：

HJ320型消火栓按鈕（以下簡稱HJ320）用于啟動現場消防水泵，設有啟動和回答指示燈，用于指示消防水泵的啟動和反饋狀態，以給操作人員信息反饋。

* 用拔插式結構設計，安裝簡單方便；外表美觀、大方。
* 采用我公司新一代總線技術，電子編碼（地址范圍0－255號）。
* HJ320上的有機玻璃片在按下后可用專用工具復位，以重復使用。

結構特征與工作原理：

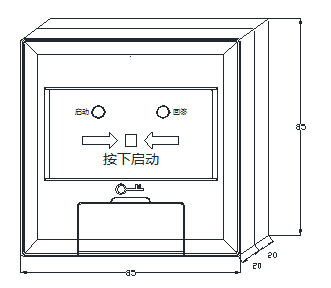

*HJ320的外形示意圖

* 工作原理

HJ320采用按壓啟動觸發方式，通過機械結構進行自鎖，可減少人為誤觸發現象。HJ320內置高性能單片機，檢測到按鈕按下后，點亮啟動確認燈，閉合常開輸出節點，并向消防聯動控制器傳送啟動信息。HJ320接收到消防聯動控制器發送的消防水泵反饋信號后，點亮綠色回答指示燈。

技術特性：

* 工作電壓：20－28V (DC)
* 工作電流：監控電流≤0.45mA         報警電流≤0.8mA
* 接點容量：0.1A  (24VDC)
* 使用環境：溫度：-10℃～+50℃    相對濕度≤95%，不凝露
* 外形尺寸：85mm×85mm×40mm （含底座）
* 重量：100g(含底殼)
* 執行標準：GB 16806-2006

安裝與布線：

* 安裝前應首先檢查外殼是否完好無損，標識是否齊全。

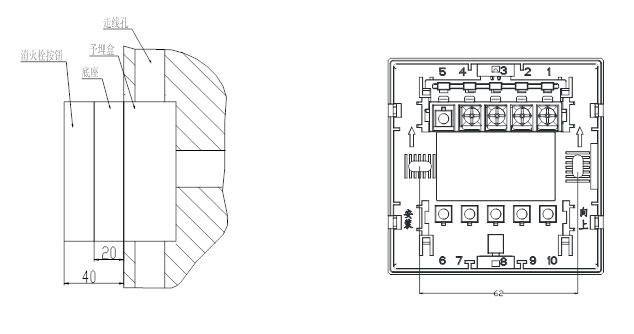

* 安裝時只需先將HJ320底座緊固后，從底座的進線孔中穿入電纜并接在相應端子上，然后將HJ320按正確方向垂直插入底座即可。安裝示意圖如圖11所示。

              * HJ320端子示意圖

端子說明：

3、4：兩總線端子，接控制器回路線。
1、2：無源常開輸出端子，啟動后閉合。
* 布線要求：L+、L-可選用截面積不小于1.5mm2的RVS雙絞線五、模塊及隔離器系列產品
