產品參數:

功能介紹:

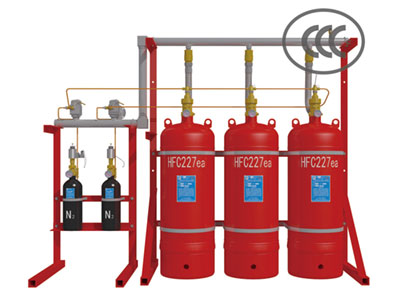

該產品由火災自動報警滅火控制系統、滅火劑貯存容器、驅動容器、驅
動閥、選擇閥、單向閥、信號反饋裝置(壓力信號器)、安全閥、支架、噴頭、
管道系統等組成。具有自動探測火災，自動報警及控制聯動設備、自動滅火
等功能。在緊急情況下，可進行電氣手動和機械應急手動方式啟動滅火

產品特點：

1、組合分配系統由一套公共的滅火劑儲存裝置對應多套管網系統，保護多個防護區域的構成（最多8個）。
2、單元獨立系統由一套滅火劑儲存裝置對應一套管網系統，保護一個防護區域的構成。
3、根據需要可分為單憑組獨立系統和多瓶組獨立系統。

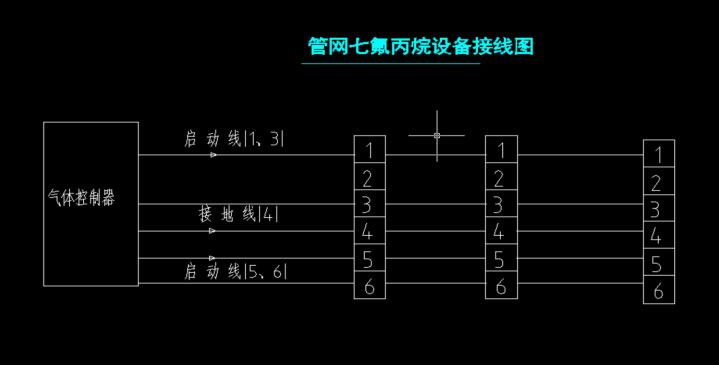

接線示意圖:

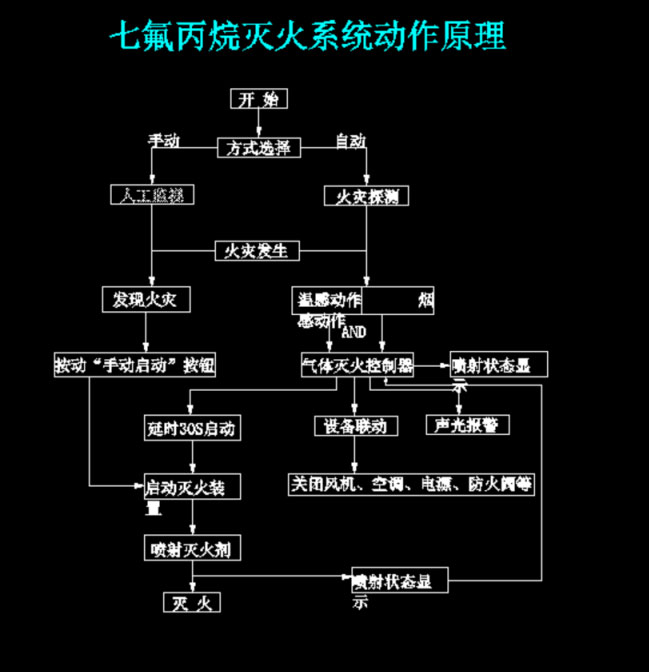

工作原理圖：

啟動方式:

1、自動控制
將火災自動報警滅火控制器上控制方式選擇鍵撥到“自動”位置時， 滅火系統處于自動控制狀態，當防護區發生火情，感溫、感煙探測器發 出火災信號通過火災自動報警滅火控制器的邏輯分析后，即發出聲光復 合報警信號，同時發出聯動指令，關閉聯動設備，經過一段延時后，發 出滅火指令，打開啟動閥釋放啟動氣體，啟動氣體通過控制氣體管道打 開相應的選擇閥和容器閥，釋放滅火劑，實施滅火。

2、 電氣手動控制
將火災自動報警滅火控制器上控制方式選擇鍵撥到“手動”位置時， 滅火系統處于手動控制狀態，當防護區發生火情，可按下啟動/停止鍵或 火災自動報警滅火控制器上的啟動按鈕，即可按規定程序啟動滅火系統 釋放滅火劑，實施滅火。在自動控制狀態，仍可實現電氣手動控制。

3、機械應急手動控制
當保護區發生火情，火災自動報警滅火控制器不能發出滅火指令時， 應通知有關人員撤離現場關閉聯動設備，然后拔出相應電磁閥上的安全 插銷，按下按鈕可打開啟動閥，釋放啟動氣體，即可打開選擇閥、容器 閥、釋放滅火劑，實施滅火。若此時遇上因啟動閥維修或啟動鋼瓶充換 啟動氣體不能工作時，應先手動拉起區域所需滅火劑鋼瓶容器閥氣缸上 的安全銷，按下容器閥上的手動按鈕，實現滅火操作（有選擇閥的區域 要先開啟選擇閥）。
當發生火災警報，在延時內發現有異常情況，不需要啟動滅火系統 進行滅火時，可按下啟動/停止鍵或火災自動報警滅火控制器上的緊急停 止按鈕，即可阻止滅火指令的發出
